Montaż serwosilnika do przekładni planetarnej

      Montaż serwosilnika do przekładni planetarnej nie wydaje się trudny. Jako specjaliści wiemy jednak, że czasem najmniejsze szczegóły mają znaczenie. Dlatego niżej w kilku, krótkich punktach demonstrujemy poprawny montaż krok po kroku.



Montaż serwosilnika do przedkładni planetarnej:

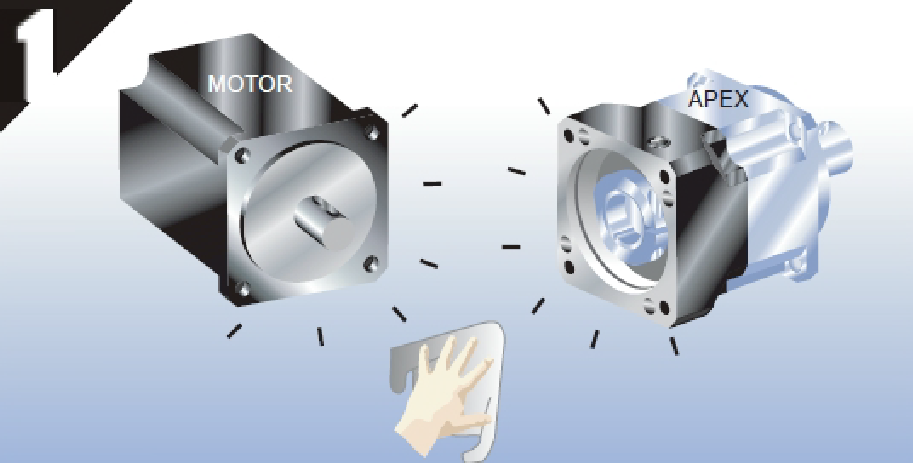

  1. Zweryfikuj wymiary flanszy przyłączeniowej silnika oraz przekładni.
  2. Oczyść powierzchnię montażową

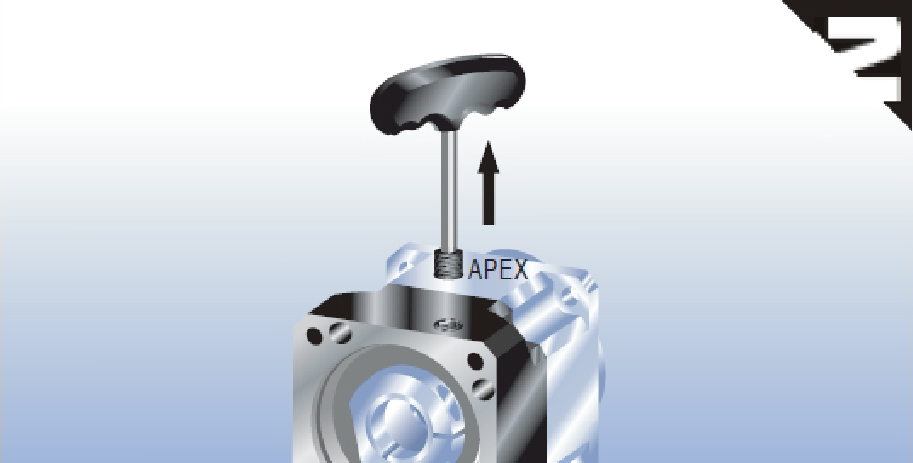

  1. Zdemontuj korek zabezpieczający z adaptera przekładni.
  2. Obróć pierścień zaciskowy, aż śruba znajdzie się w jednej linii z otworem technologicznym.

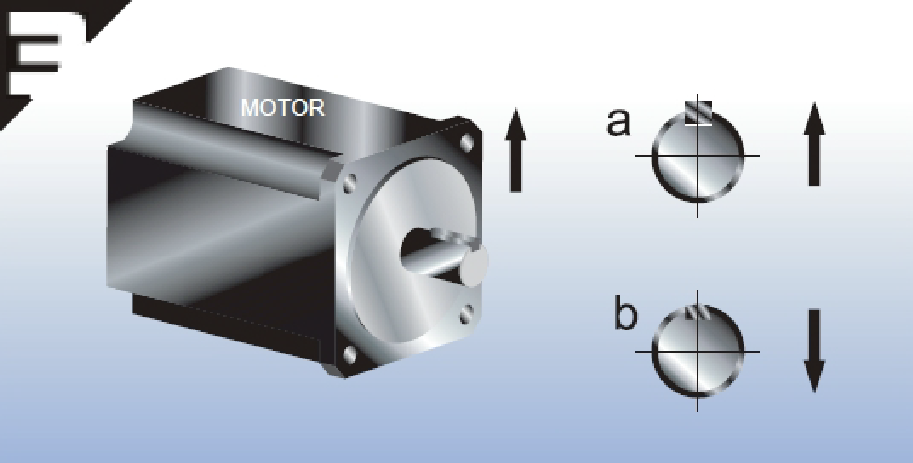

  1. (a) Zdemontuj wpust z wału silnika
  2. (b) W razie potrzeby zamontuj wpust wyważający

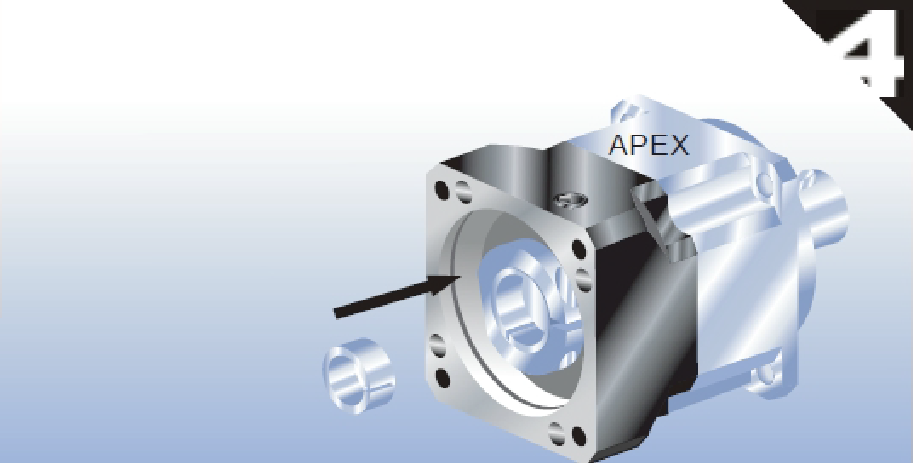

  1. Sprawdź średnicę wału silnika i w razie potrzeby zamontuj tuleję redukcyjną.

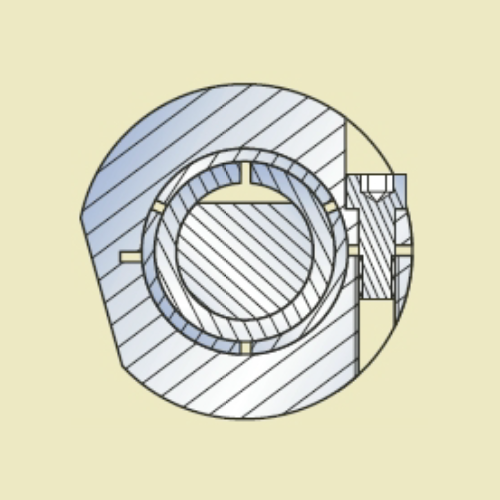

UWAGA: Podczas montażu na płaskich wałach należy upewnić się, że szczelina tulei zaciskowej znajduje się nad płaską powierzchnią, a śruba tulei zaciskowej jest ustawiona prostopadle do płaskiej powierzchni.

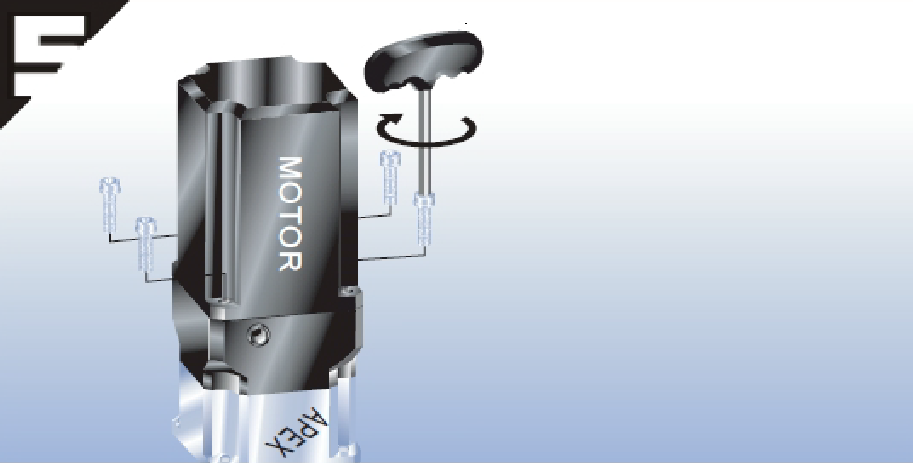

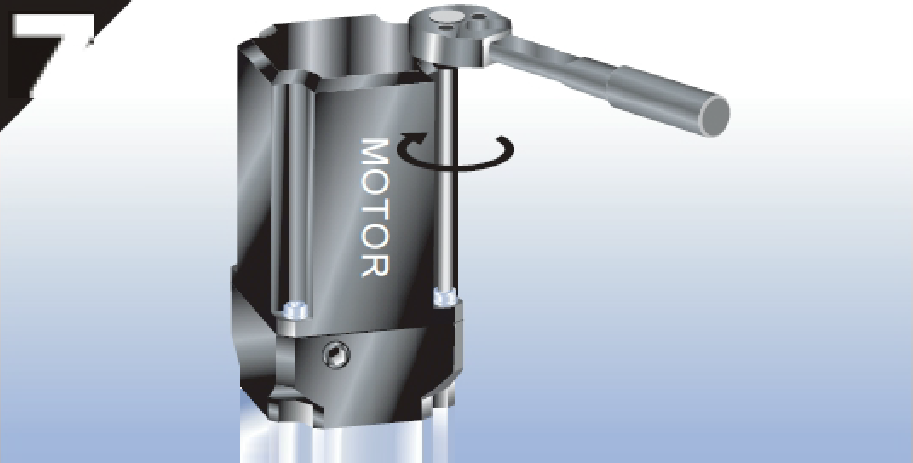

  1. Ustaw złożoną przekładnię z silnikiem w pozycji pionowej, dokręć śruby montażowe (wraz z podkładką) w kolejności 1~4 za pomocą klucza do 5% określonego momentu obrotowego (patrz tabela 1)

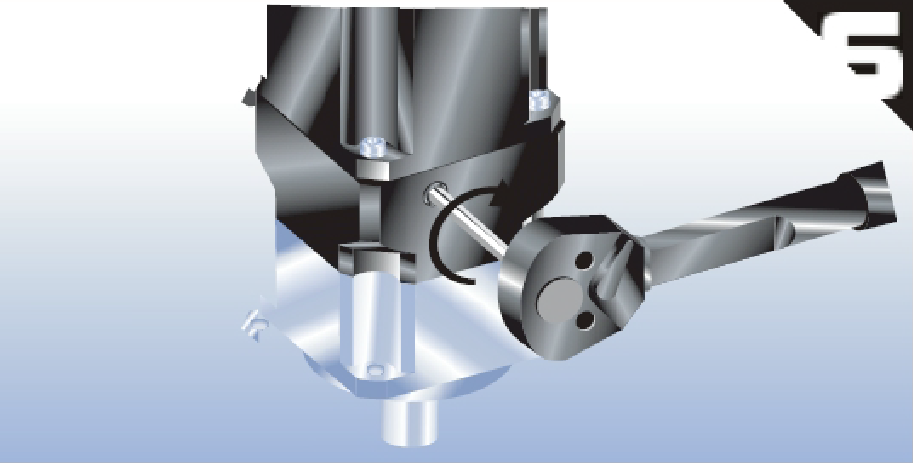

  1. Dokręć śrubę pierścienia zaciskowego kluczem dynamometrycznym do określonego momentu obrotowego (patrz tabela 2)















  1. Dokręć śruby montażowe w kolejności 1~4 za pomocą klucza dynamometrycznego do określonego momentu obrotowego (patrz tabela 1).

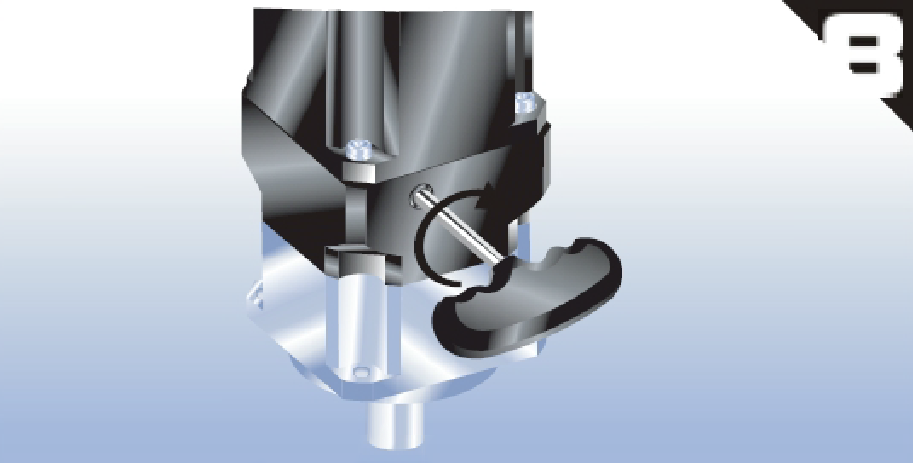

  1. Zamontuj korek zabezpieczający.











Tabela 1: Zalecany moment dokręcania śrub mocujących kołnierz silnika.









Tabela 2: Zalecany moment dokręcania śruby pierścienia zaciskowego.









Produkty:



Przykład został przygotowany w oparciu o nasze przekładnie serii AB/AF/AE.



Zobacz nasze przekładnie:



Seria AB | Seria AF | Seria AE
