Seria PL

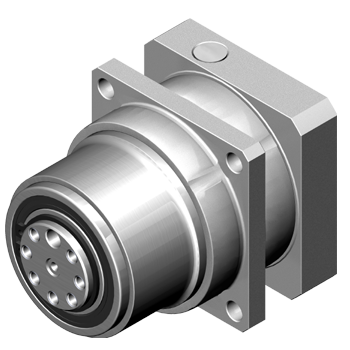

przekładnia planetarna Seria PL

Moment wyjściowy

T2N : 27 Nm - 143 Nm

Przełożenia
1-stopniowa : 3 / 4 / 5 / 7 / 10

2-stopniowa : 12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100

Luzy

1-stopniowa : < 6 ~ 7 arcmin

2-stopniowa : < 8 ~ 9 arcmin

Wysoka sprawność

1-stopniowa : > 97%

2-stopniowa : > 94%

Łatwy montaż
Niski poziom hałasu
Zwarta konstrukcja

Model nr		ilość stopni	Przełożenie	Typ	PL 070 PLR 070	PL 090 PLR 090	PL 120 PLR120
Model nr		ilość stopni	Przełożenie	Typ	PL 070 PLR 070	PL 090 PLR 090	PL 120 PLR120
Nominalny moment wyjściowy T_2N	Nm	1	3	-	30	67	107
			4		39	86	137
			5		40	89	140
			7		37	80	128
			10		27	59	93
		2	12		31	69	109
			15		31	70	110
			16		39	86	137
			20		39	88	141
			25		40	89	140
			30		32	72	111
			35		36	80	130
			40		41	92	143
			50		42	90	143
			70		37	81	131
			100		27	59	93
Przeciążeniowy moment krytyczny T_2NOT	Nm	1,2	3 - 10		3 razy T_2N
Maks. Moment przyśpieszenia	Nm	1,2	3 - 10		T_2B = 60% z T_2NOT
Moment bez obciążenia ⁽⁴⁾	Nm	1	3 - 10	PL	0,1	0,4	0,8
		1	3 - 10	PLR	0,15	0,45	0,85
		2	15 - 100	PL	0,1	0,3	0,4
		2	15 - 100	PLR	0,15	0,35	0,45
Luz ⁽²⁾	arcmin	1	3 - 10	PL	< 7	< 6	< 6
		1	3 - 10	PLR	< 11	< 10	< 10
		2	15 - 100	PL	< 9	< 8	< 8
		2	15 - 100	PLR	< 13	< 12	< 12
Sztywność na skręcanie	Nm/arcmin	1,2	3 - 100	-	2,2	8	12
Nominalna prędkość wejściowa n_1N	obr/min	1,2	3 - 100	-	4000	3600	3600
Maksymalna prędkość wejściowa n_1B	obr/min	1,2	3 - 100	-	6000	6000	4800
Maks. Obciążenie promieniowe F_2rB⁽³⁾	N	1,2	3 - 100	-	2600	3100	6550
Maks. Obciążenie osiowe F_2aB⁽³⁾	N	1,2	3 - 100	-	1300	1550	3275
Temperatura pracy	°C	1,2	3 - 100	-	0 °C - 90 °C
Poziom ochrony		1,2	3 - 100	-	IP65
Smarowanie		1,2	3 - 100	-	Syntetyczny olej przekładniowy
Pozycja zamocowania		1,2	3 - 100	-	Wszystkie kierunki
Poziom hałasu⁽⁴⁾	dB (A)	1,2	3 - 100	PL	≤62	≤64	≤66
Poziom hałasu⁽⁴⁾	dB (A)	1,2	3 - 100	PLR	≤72	≤74	≤ 75
Maks. Napięcie paska	N	1,2	3 - 100	-	560	950	1200
Maksymalny moment gnący na wejściu kołnierza Mb(5)	Nm	2	12 - 100	PL	19	38	45
Maksymalny moment gnący na wejściu kołnierza Mb(5)	Nm	2	12 - 100	PLR	10	17	14
Sprawność	%	1	3 - 10	PL	≥97%
		1	3 - 10	PLR	≥93%
		2	12 - 100	PL	≥94%
		2	12 - 100	PLR	≥90%

1. Przełożenie (i =N_in/ N_out).

2. Luz mierzony jest przy 2% nominalnego momentu wyjściowego T_2N

3. Wał obciążony centralnie przy 100 obr/min.

4. Wartości mierzone dla przekładni o i=10 (1 st.) oraz i=100 (2 st.), nie obciążonej przy prędkości 3000obr/min lub nominalnej prędkości wejściowej dla większych romiarach. przy niższym współczynniku i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.

5. Maks. Waga silnika [kg]*= (0.1xMb)/motor length [m]

* z symetrycznym rozłożeniem wagi silnika

* z poziomym i nieruchomym zamocowaniem

Wymiary	PL 070 1 st. / 2 st.	PL 090 1 st. / 2 st.	PL120 1 st. / 2 st.

D1	82	106	144
D2	6,6	9	13
D3_h7	25	40	50
D4	58	74	100
D5_h7	68	88	118
D6	18	31	37
D7_H7	6	8	8
D8	M5X0.8P	M6X1P	M6X1P
D9	M5X0.8P	M6X1P	M8X1.25P
R	-	4	2
L1	70	92	122
L2	60,2	68,3	82,2
L3	12,7	18,3	15,7
L4	3,8	3,7	4,5
L5	10	10,5	12,5
L6	8,8	14,5	18,5
L7	8	10	12
L8	10	15	16
L9	18,5	27	28
L10	12	16	16
X _{w stopniach}	64°	45°	45°
Y _{w stopniach}	58°	45°	45°
Z	5	7	7

1. Te wymiary dopasowywane są pod współpracujący silnik.
