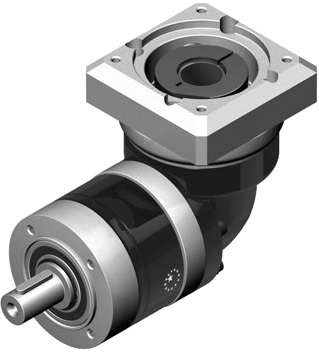

Seria PG IIR

  •     Moment wyjściowy

T2N : 8 Nm - 459 Nm

  •     Przełożenia
    1-stopniowa : 3 / 4 / 5 / 7 / 9 / 10

2-stopniowa : 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 81 / 100

3-stopniowa : 120 / 160 / 200 / 280 / 350 / 500 / 700 / 1000

  •     Luzy

1-stopniowa : < 10 ~ 12 arcmin
2-stopniowa : < 12 ~ 14 arcmin

3-stopniowa : < 14 - 16 arcmin

  •     Wysoka sprawność

1-stopniowa : > 93%
2-stopniowa : > 90%

3-stopniowa : > 87%

  •     Łatwe zamocowanie
  •     Cicha praca
  •     Zwarta konstrukcja





Seria PG IIR
Model nr ilość stopni Przełożenie Typ PGII040
PGIIR040
PGII060
PGIIR060
PGII080
PGIIR080
PGII120
PGIIR120
PGII160
PGIIR160
Nominalny moment wyjściowy T2N Nm 1 3  - 16 42 110 217 430
4 16 42 113 223 440
5 15 40 118 220 435
7 12 35 96 198 366
10 10 27 68 155 295
2 15 15 40 109 213 424
16 16 42 116 228 452
20 16 42 116 230 454
25 15 40 123 228 450
30 15 40 108 212 422
35 12 35 100 206 382
40 16 43 117 232 459
50 15 40 123 228 450
70 12 35 100 206 382
100 10 27 70 162 308
3 120 19 50 137  -  -
160 16 43 118  -   -
200 16 43 118  -  -
280 12 35 99  -  -
350 12 35 99  -  -
500   15 40 122  -   -
700   12 35 99  -  -
1000   10 27 70  -  -
Przeciążeniowy moment krytyczny T2NOT Nm 1,2,3 3-1000  - 3 razy T2N
Maks. Moment przyśpieszenia Nm 1,2,3 3-1000  - T2B = 60% z T2NOT
Moment bez obciążenia (4) Nm 1  3 - 10  PG II  0,05 0,1 0,4 0,8 2,5
PG II R 0,1 0,15 0,45 0,85 2,55
2 15 - 100 PG II  0,05 0,1 0,3 0,4 0,8
PG II R 0,1 0,15 0,35 0,45 0,85
3 120 - 1000 PG II  0,05 0,1 0,4  -   -
PG II R 0,1 0,15 0,45  -  -
Luz (2) arcmin 1  3 - 10 PG II  < 8  < 7 < 6 < 6 < 6
PG II R < 12 < 11 < 10 < 10 < 10
2  15 - 100 PG II  < 10 < 9 < 8 < 8 < 8
PG II R < 14 < 13 < 12 < 12 < 12
3  120 - 1000 PG II  < 12 < 11 < 10  -  -
PG II R < 16 < 15 < 14  -  -
Sztywność na skręcanie Nm/arcmin 1,2,3  3 - 1000  -  0,5 2 8 12 16
Nominalna prędkość wejściowa n1N obr/min 1,2,3 3 - 1000  -  4500 4000 3600 3600 2500
Maksymalna prędkość wejściowa n1B obr/min 1,2,3 3 - 1000  -  8000 6000 6000 4800 3600
Maks. Obciążenie promieniowe F2rB(3) N 1,2,3 3 - 1000  -  520 1030 1570 3590 4690
Maks. Obciążenie osiowe F2aB(3) N 1,2,3 3 - 1000  -  260 515 785 1795 2345
Temperatura pracy °C 1,2,3 3 - 1000  -  0 °C - 90  °C
Poziom ochrony   1,2,3 3 - 1000  -  IP65
Smarowanie   1,2,3 3 - 1000  -  Syntetyczny olej przekładniowy
Pozycja zamocowania   1,2,3 3 - 1000  -  Wszystkie kierunki
Poziom hałasu(4) dB (A) 1,2,3 3 - 1000 PG II ≤60 ≤62 ≤64 ≤66 ≤68
PG IIR ≤70 ≤72 ≤ 74 ≤ 75 ≤ 77
Maksymalny moment gnący Mb(2) Nm 1,2,3  3 - 1000 PG II 5 12 22 45 54
PG IIR 3 6 10 17 19
Sprawność % 1  3 - 10 PG II ≥97%
PG IIR ≥93%
2  15 - 100 PG II ≥94%
PG IIR ≥90%
3  120 - 1000 PG II ≥91%
PG IIR ≥87%

1. Przełożenie (i =Nin / Nout ).

2. Luz mierzony jest przy 2% nominalnego momentu wyjściowego T2N

3. Wał obciążony centralnie przy 100 obr/min.

4. Wartości mierzone dla przekładni o i=10 (1 st.) oraz i=100 (2 st.), nie obciążonej przy prędkości 3000obr/min lub nominalnej prędkości wejściowej dla większych romiarach. przy niższym współczynniku i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.

5. Maks. Waga silnika [kg]*= (0.1xMb)/motor length [m]

* z symetrycznym rozłożeniem wagi silnika

* z poziomym i nieruchomym zamocowaniem







Wymiary PG IIR 040
1st.    /     2st.     /      3st.
PG IIR 060
1st.      /       2st.          /        3st.
PG IIR 080
1st.     /      2st.      /         3st.
PG IIR 120
1st.     /       2st.        /        3st.
PG IIR 160
1st.       /        2st.         /       3st.
D1 34 52 70 100 145
D2 M4X9 M5X10 M6X12 M10X18 M12X22
D3h6 10 14 20 25 40
D4h7 26 40 60 80 130
D5 17 17 30 40 55
D6 M3X0.5P M5X0.8P M6X1P M10X1.5P M16X2P
D8 44 60 86 114 160
L2 26 35 40 55 87
L3 2 3 3 4 5
L4 1 2 3,5 5 5,5
L5 18 25 28 40 65
L6 2,5 2,5 4 5 8
L9 2,6 4,8 5 7,5 12
L10 9 12,5 16,5 22 36
L11 53 68 82 66,5 86,5 105,5 76,5 103 128,5 104 140  - 125,5 173  -
L12 78 93 107 96 116 135 116,5 143 168,5 155 191  - 182,5 230  -
B1h9 3 5 6 8 12
H1 11,2 16 22,5 28 43
