Seria MF

Seria MF

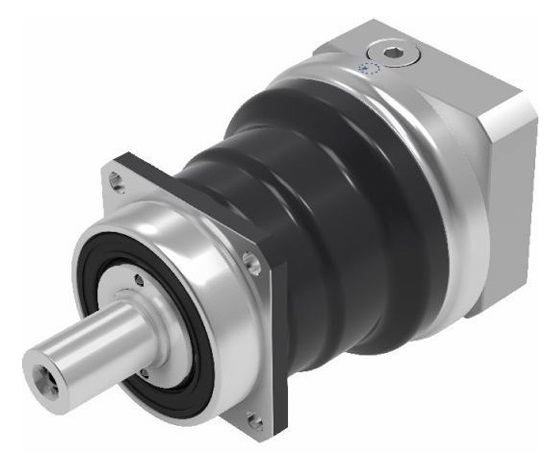

przedkładnia planetarna Seria MF

  •     Moment wyjściowy

T2N : 24 Nm - 4,290 Nm



  •     Przełożenia
    1-stopniowa : 3 / 4 / 5 / 7 / 10

2-stopniowa : 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100



  •     Luzy

1-stopniowa : < 3arcmin
2-stopniowa : < 4arcmin



  •     Wysoka sprawność

1-stopniowa : > 97%
2-stopniowa : > 94%



  •      Wyjściowe złącze

S1: gładki wał wyjściowy

S2: wał wyjściowy z wpustem

S3: DIN5480 wyjściowy wał

S4: drążony wał wyjściowy

Seria MF
Parametr Jednostka Ilość stopni Przełożenie1 MF060 MF075 MF100 MF140 MF180 MF210 MF240
Nominalny moment wyjściowy T2N Nm 1 3 30 105 200 395 825 1,385 3,110
4 100 205 380 765 1,415 2,190 4,035
5 85 185 325 660 1,225 1,905 3,505
7 60 135 260 515 980 1,530 2,530
10 24 55 160 315 700 1,070 1,810
2 16 85 195 385 805 1,485 2,295 4,215
20 80 190 370 795 1,495 2,310 4,425
25 90 195 345 700 1,295 2,005 3,685
28 60 180 345 755 1,510 2,335 4,290
35 75 195 350 705 1,310 2,030 3,725
40 40 96 220 615 1,260 2,360 4,280
50 50 120 275 715 1,325 2,050 3,725
70 60 135 285 585 1,095 1,670 2,675
100 24 55 160 345 660 1,005 1,700
Moment przeciążeniowy T2NOT Nm 1,2 3 - 100  3 razy Nominalny moment wyjściowy
Maks. Moment przyspieszenia Nm 1,2 3 - 100 1,5 razy Nominalny moment wyjściowy
Moment bez obciążenia2   1 3 - 10 0.3 0.6 1.4 2.5 5 7 11
2 16 - 100 0.2 0.3 0.5 1.2 1.7 3 4
Luz3 arcmin 1 3 - 10 ≤ 3  ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 16 - 100 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
Sztywność na skręcanie Nm/arcmin 1,2 3 - 100 4.6 10 30 55 175 400 550
Nominalna prędkość wejściowa n1N rpm 1 3 - 10 5,000 3,600 3,600 3,000 2,700 2,400 2,100
2 16 - 100 5,000 4,600 4,600 4,000 3,700 3,400 3,100
Maksymalna prędkość wejściowa N1  rpm 1 3 - 10 7,000 6,000 6,000 5,000 4,500 4,000 3,500
2 16 - 100 7,000 7,000 7,000 6,000 5,500 5,000 4,500
Maksymalne obciążenia radialne F2r4 N 1,2 3 - 100  3,000 4,500 6,700 10,000 15,000 22,000 30,000
Maksymalne obciążenia osiowe F2a4 N 1,2 3 - 100  1,500 2,250 3,350 5,000 7,500 11,000 15,000
Maks. Moment gnący M2K4 Nm 1,2 3 - 100  160 270 550 1,050 1,740 3,350 5,420
Temperatura pracy ºC 1,2 3 - 100  -10ºC~+90ºC
Poziom ochrony   1,2 3 - 100  IP65
Smarowanie   1,2 3 - 100  syntetyczny olej przekładniowy
Pozycja montażu   1,2 3 - 100  Wszystkie kierunki
Hałas5  dB(A) 1 3 - 10 ≤ 58 ≤ 59 ≤ 64 ≤ 65 ≤ 66 ≤ 68 ≤ 70
2 16 - 100 ≤ 58 ≤ 59 ≤ 60 ≤ 63 ≤ 66 ≤ 68 ≤ 70
Sprawność % 1 3 - 10 ≥97%
2 16 - 100 ≥94%

1. Przełożenie (i= Nin / Nout) .

2. Wartości zmierzone przy przełożeniu i = 10 (1-st.) oraz i = 100 (2-st.) przy 3000 obr./min bez obciążenia.

3. Luz mierzony przy 2% nominalnego momentu wyjściowego T2N

4. Wał obciążony centralnie przy 100 obr/min

5. Wartości mierzone dla przekładni o i=10 (1 st.) oraz i=100 (2 st.), nie obciążonej przy prędkości 3000obr/min lub nominalnej prędkości wejściowej dla większych romiarów. Przy niższym przełożeniu i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.

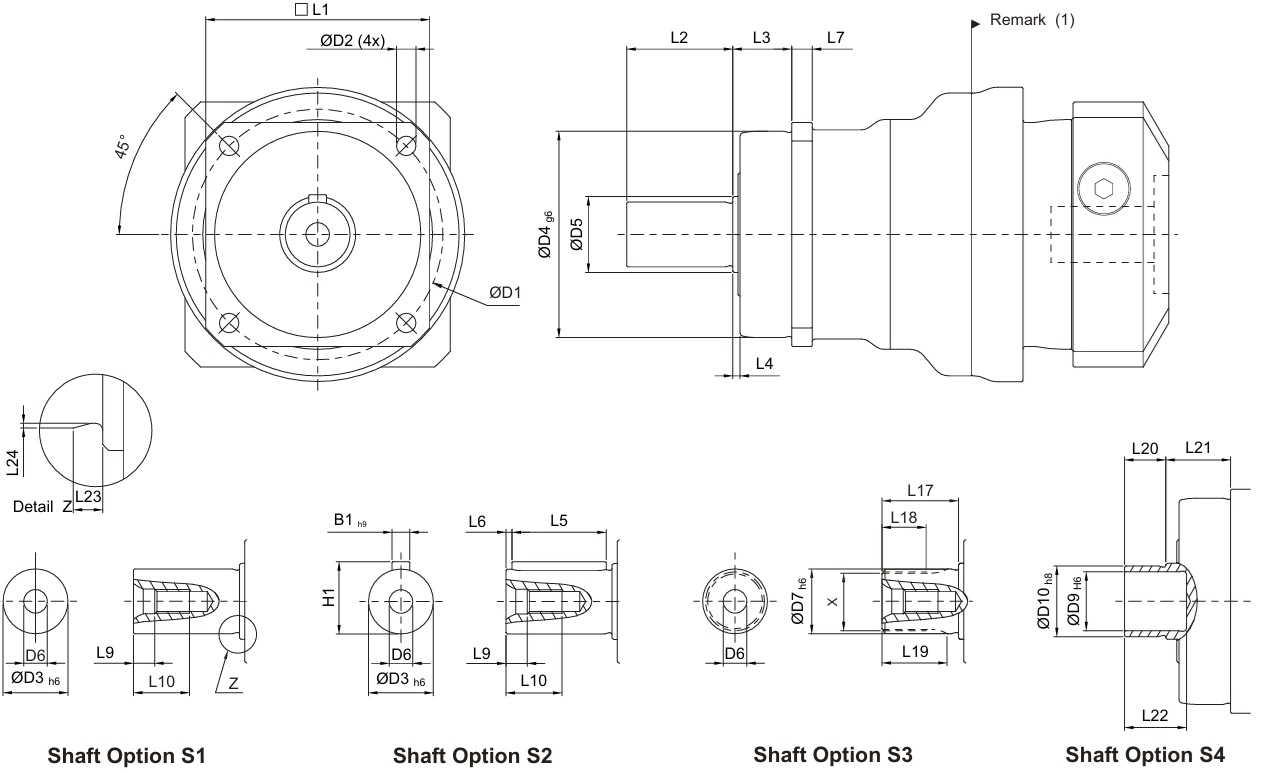

Seria MF, przełożenie i =3 - 100:







Wymiar MF060 MF075 MF100 MF140 MF180 MF210 MF240
D1 68 85 120 165 215 250 290
D2 5.5 7 9 11 13.5 17 17
D3h6 16 22 32 40 55 75 85
D4g6 60 70 90 130 160 180 200
D5 18.5 25.8 36.8 55.2 69.2 82.2 92.2
D6 M5 x 0.8P M8 x 1.25P M12 x 1.75P M16 x 2P M20 x 2.5P M20 x 2.5P M20 x 2.5P
D7h6 16 22 32 40 55 75 85
D9H6 15 20 30 40 55  -   -
D10h8 18 24 36 50 68  -   -
L1 62 76 101 141 182 215 245
L2 28 36 58 82 82 105 130
L3 20 20 30 30 30 38 40
L4 2 2.5 3 3 3 3 3
L5 25 32 50 63 70 90 125
L6 2 2 4 5 6 7 3
L7 6 7 10 12 15 17 22
L9 4.8 7.2 10 12 15 15 15
L10 12.5 19 28 36 42 42 42
L17 26 26 26 40 41.5 52 60
L18 15 15 15 20 21.5 28 36
L19 21 22.5 23 33.5 33.5 45 53
L20 12 14 18 22 23  -  -
L21 22 22 32 33 32  -   -
L22 19 21 25 30 30  -   -
L23 2  2.5 2.5 2.5 2.5 2.5 4
L24 0.3 0.4 0.4 0.4 0.4 0.4 0.5
B1h9 5 6 10 12 16 20 22
H1 18 24.5 35 43 59 79.5 90
X DIN5480 W16x0.8x30x18x6m W22x1.25x30x16x6m W32x1.25x30x24x6m W40x2x30x18x6m W55x2x30x26x6m W70x2x30x34x6m W80x2x30x38x6m
