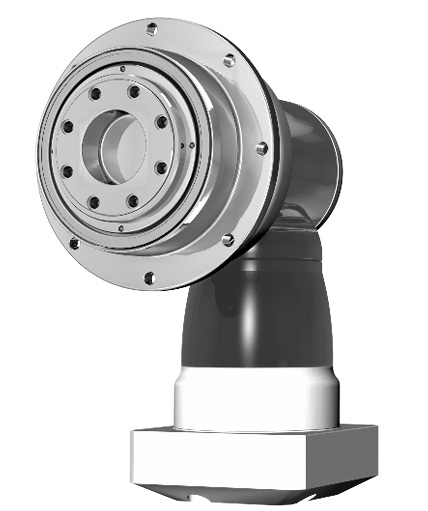

Seria MDKB

przekłania planetarna MDKB

przekładnie dedykowane do pracy cyklicznej

Moment wyjściowy

T2N : 55 Nm - 6,965 Nm

Przełożenia

64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1,000

Luzy:

3-stopniowa : ≤4arcmin

Wysoka sprawność

3-stopniowa : >92%

Łatwy montaż
Niski poziom hałasu
Zwarta konstrukcja

Model Nr		Stopień	Przełożenie¹	MDKB090	MDKB0110	MDKB140	MDKB200	MDKB255	MDKB285	MDKB355
Model Nr		Stopień	Przełożenie¹	MDKB090	MDKB0110	MDKB140	MDKB200	MDKB255	MDKB285	MDKB355
Nominalny moment wyjściowy T_2N	Nm	3	64	165	310	690	1,425	1,680	3,280	-
			84	165	300	670	1,380	1,680	3,280	-
			100	165	290	655	1,355	2,085	3,830	6,745
			125	190	330	730	1,355	2,095	3,850	6,785
			140	170	285	630	1,310	2,100	3,860	6,805
			175	190	325	705	1,370	2,115	3,885	6,845
			200	175	290	605	1,265	2,100	3,900	6,865
			250	195	335	680	1,380	2,135	3,920	6,905
			280	180	300	610	1,230	1,560	3,000	-
			350	200	345	705	1,395	1,950	3,750	6,965
			400	160	330	670	1,330	1,440	2,400	-
			500	200	380	760	1,405	1,800	3,000	5,050
			700	135	325	670	1,240	1,875	3,005	6,060
			1,000	55	160	380	660	1,065	1,725	3,325
Moment krytyczny przeciążeniowy T_2NOT	Nm	3	64~1,000	2x nominalny moment wyjściowy T_2N
Maksymalny moment wyjściowy T_2B	Nm	3	64~1,000	1.5 x nominalny moment wyjściowy T_2N
Moment obrotowy bez obciążenia³	Nm	3	64~1,000	0.2	0.2	0.3	0.4	1	1.2	1.5
Luz²	arcmin	3	64~1,000	≦ 4	≦ 4	≦ 4	≦ 4	≦ 4	≦ 4	≦ 4
Sztywność na skręcanie	Nm/arcmin	3	64~1,000	27	56	112	389	642	1,275	2,500
Nominalna prędkość wejściowa N_1N	rpm	3	64~1,000	5,500	4,600	4,600	4,000	3,700	3,400	3,100
Max. prędkość wejściowa N_1B	rpm	3	64~1,000	7,000	7,000	7,000	6,000	5,500	5,000	4,500
Max. obciążenie osiowe F_2a⁴	N	3	64~1,000	2,220	4,070	8,530	17,000	26,900	39,200	101,500
Max. moment gnący M_2K⁴	N	3	64~1,000	280	480	1,310	3,530	5,920	9,230	29,100
Temperatura pracy	ºC	3	64~1,000	-10º C~ 90º C
Stopień ochrony		3	64~1,000	IP67
Smarowanie		3	64~1,000	Syntetyczny smar przekładniowy
Pozycja montażu		3	64~1,000	Wszystkie kierunki
Poziom hałasu (n1=3000 rpm)⁽⁴⁾	dB(A)	3	64~1,000	≦ 66	≦ 68	≦ 68	≦ 70	≦ 70	≦ 72	≦ 74
Sprawność	%	3	64~1,000	≥92 %

1. Przełożenie (i = Nwejścia / Nwyjścia)

2. Luz mierzony przy 2% nominalnego momentu wyjściowego T2N

3. Wartości mierzone dla przekładni o i=1,000 (3 st.), nie obciążonej przy prędkości 3000obr/min lub nominalnej prędkości wejściowej dla większych romiarów. Przy niższym współczynniku i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.

4. Wał obciążony centralnie przy 100obr/min

5. Nie zaleca się pracy ciągłej.

Seria MDKB 3-st. Przełożenie i=64~1,000

Wymiary	MDKB090	MDKB0110	MDKB140	MDKB200	MDKB255	MDKB285	MDKB355
D1_H7	31.5	40	50	80	100	100	120
D2	50	63	80	125	140	160	200
D3_h7	63	80	100	160	180	200	250
D4_h7	90	110	140	200	255	285	355
D5	109	135	168	233	280	310	385
D6 x Skok x Głębokość	M6 x 1P x 10	M6 x 1P x 11	M8 x 1.25P x 15	M10 x 1.5P x 20	M16 x 2P x 25	M20 x 2.5P x 31	M24 x 3P x 32
D7	120	147	180	249.5	302	332	415
D8	5.5	5.5	6.6	9	13.5	13.5	17.5
D9	94	116	163	210	210	255	300
L1	15	15	15	16	16	16	35
L2	30	29	38	50	66	75	80
L3	7	7	7.5	8.5	13.5	16.5	20
L4	7	8	10	12	18	20	45
L5	13	17	25	31	31	36	43
L6	90.5	114	147.5	175	191.5	249.5	290
L7	53	68.3	89	115	115	131	165
L8	173.5	211.3	274.5	340	372.5	455.5	535
L9	114.5	129	173.5	228	228	265.5	294.5
X w stopniach	45	22.5	30	30	24	24	22.5
Y w stopniach	45	22.5	30	30	24	24	22.5
Z	8	12	12	12	12	12	16
U w stopniach	45	45	30	30	22.5	22.5	30
V w stopniach	45	45	30	30	22.5	22.5	30
W	8	8	12	12	16	16	12
