Seria MDK

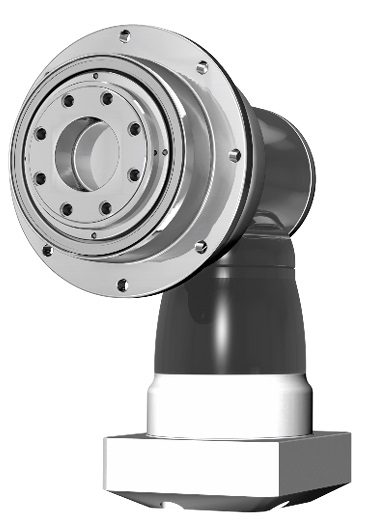

przekładnia planetarna Seria MDK

przekładnie dedykowane do pracy cyklicznej

Moment wyjściowy

T2N : 24 Nm - 6,675 Nm (2 st.)
T2N : 2,240 Nm - 13,585 Nm (4 st.)

Przełożenia

2-stopniowa : 12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 49 / 50 / 70 / 100
4-stopniowa : 1,225 / 1,400 / 1,750 / 2,000 / 2,800 / 3,500 / 5,000 / 7,000 / 10,000

Luzy

2-stopniowa : ≤4arcmin
4-stopniowa : ≤4arcmin

Wysoka sprawność

2-stopniowa : > 94%
4-stopniowa : > 90%

Łatwy montaż
Niski poziom hałasu
Zwarta konstrukcja

Model Nr		Stopień	Przełożenie¹	MDK064	MDK090	MDK110	MDK140	MDK200	MDK255	MDK285	MDK355	MDK450
Model Nr		Stopień	Przełożenie¹	MDK064	MDK090	MDK110	MDK140	MDK200	MDK255	MDK285	MDK355	MDK450
Moment nominalny T_2N		2	12	80	195	365	805	1,495	1,680	3,280	-	-
			15	-	-	-	-	-	2,005	3,675	6,510	-
			16	80	185	350	775	1,510	1,680	3,280	-	-
			20	75	180	335	750	1,520	1,780	3,710	6,570	-
			25	80	195	350	710	1,320	1,775	3,735	6,615	-
			28	75	170	320	720	1,465	1,560	3,000	-	-
			35	80	190	355	715	1,330	1,950	3,750	6,675	-
			40	72	160	305	680	1,405	1,440	2,400	-	-
			49	63	135	290	585	1,105	1,680	2,685	5,470	-
			50	85	185	345	725	1,345	1,800	3,000	5,500	-
			70	63	135	295	600	1,130	1,710	2,730	5,560	-
			100	24	57	160	350	605	915	1,590	3,315	-
		4	1,225	-	-	-	-	-	-	4,070	7,145	13,490
			1,400	-	-	-	-	-	-	4,085	7,170	13,535
			1,750	-	-	-	-	-	-	4,100	7,200	13,585
			2,000	-	-	-	-	-	-	4,120	7,200	12,000
			2,800	-	-	-	-	-	-	3,185	6,320	12,145
			3,500	-	-	-	-	-	-	4,180	7,330	12,650
			5,000	-	-	-	-	-	-	4,285	5,350	9,050
			7,000	-	-	-	-	-	-	3,445	6,780	12,670
			10,000	-	-	-	-	-	-	2,240	4,425	9,370
Moment krytyczny przeciążeniowy T_2NOT	Nm	2,4	12~10,000	2-krotność nominalnego momentu wyjściowego
Maksymalny moment wyjściowy T_2B	Nm	2,4	12~10,000	1.5 x nominalny moment wyjściowy
Moment obrotowy bez obciążenia³	Nm	2	12~100	1	1.3	2	3.1	6	13	16	20	-
Moment obrotowy bez obciążenia³	Nm	4	1,225~10,000	-	-	-	-	-	-	0.4	0.4	1
Luz²	arcmin	2	12~100	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	-
Luz²	arcmin	4	1,225~10,000	-	-	-	-	-	-	≤ 4	≤ 4	≤ 4
Sztywność na skręcanie	Nm/arcmin	2,4	12~10,000	12	27	56	112	389	642	1,275	2,500	5,100
Sztywność na skręcanie	Nm/arcmin	2,4	12~10,000	12	27	56	112	389	642	1,275	2,500	5,100
Nominalna prędkość wejściowa N_1N	rpm	2	12~100	3,000	3,000	2,800	2,700	2,200	2,100	2,000	1,600	-
Nominalna prędkość wejściowa N_1N	rpm	4	1,225~10,000	-	-	-	-	-	-	3,700	3,700	3,400
Max. prędkość wejściowa N_1B	rpm	2	12~100	6,000	6,000	6,000	4,500	4,500	4,000	3,000	2,500	-
Max. prędkość wejściowa N_1B	rpm	4	1,225~10,000	-	-	-	-	-	-	5,500	5,500	5,000
Max. obciążenie osiowe F_2a⁴	N	2,4	12~10,000	1,690	2,220	4,070	8,530	17,000	26,900	39,200	101,500	143,700
Max. moment gnący M_2K⁴	N	2,4	12~10,000	120	280	480	1,310	3,530	5,920	9,230	29,100	63,300
Temperatura pracy	ºC	2,4	12~10,000	-10ºC~+90ºC
Stopień ochrony		2,4	12~10,000	IP67 (2st.)
Smarowanie		2,4	12~10,000	syntetyczny olej przekładniowy
Pozycja montażu		2,4	12~10,000	wszystkie kierunki
Poziom hałasu (n1=3000 rpm)⁽⁴⁾	dB(A)	2	12~100	≤ 64	≤ 66	≤ 68	≤ 68	≤ 70	≤ 70	≤ 72	≤ 74	-
Poziom hałasu (n1=3000 rpm)⁽⁴⁾	dB(A)	4	1,225~10,000	-	-	-	-	-	-	≤ 72	≤ 74	≤ 76
Sprawność	%	2	12~100	≥94 %
Sprawność	%	4	1,225~10,000	≥90 %

1. Przełożenie (i = N_wejścia / N_wyjścia)

2. Luz mierzony przy 2% nominalnego momentu wyjściowego T_2N

3. Wartości mierzone dla przekładni o i=100 (2 st.) oraz i=10,000 (4 st.), nie obciążonej przy prędkości 3000obr/min lub nominalnej prędkości wejściowej dla większych romiarów. Przy niższym współczynniku i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.

4. Wał obciążony centralnie przy 100obr/min

5. Nie zaleca się pracy ciągłej.

Seria MDK 2-st. Przełożenie i=12~100

	MDK064	MDK090	MDK0110	MDK140	MDK200	MDK255	MDK285	MDK355
D1_H7	20	31.5	40	50	80	100	100	120
D2	31.5	50	63	80	125	140	160	200
D3_h7	40	63	80	100	160	180	200	250
D4_h7	64	90	110	140	200	255	285	355
D5	79	109	135	168	233	280	310	385
D6 x skok x głębokość	M5 x 0.8P x 8	M6 x 1P x 10	M6 x 1P x 11	M8 x 1.25Px15	M10 x 1.5Px20	M16 x 2P x 25	M20 x 2.5P x 31	M24 x 3P x 32
D7	88	120	147	180	249.5	302	332	415
D8	4.5	5.5	5.5	6.6	9	13.5	13.5	17.5
D9	73	94	116	163	210	210	255	300
L1	8	15	15	15	16	16	16	35
L2	19.5	30	29	38	50	66	75	80
L3	4	7	7	7.5	8.5	13.5	16.5	20
L4	5	7	8	10	12	18	20	45
L5	10	13	17	25	31	31	36	43
L6	87	90.5	114	147.5	175	191.5	249.5	290
L7	44.5	53	68.3	89	115	115	131	165
L8	151	173.5	211.3	274.5	340	372.5	455.5	535
L9	94	114.5	129	173.5	228	228	265.5	294.5
X w stopniach	45	45	22.5	30	30	24	24	22.5
Y w stopniach	45	45	22.5	30	30	24	24	22.5
Z	8	8	12	12	12	12	12	16
U w stopniach	45	45	45	30	30	22.5	22.5	30
V w stopniach	45	45	45	30	30	22.5	22.5	30
W	8	8	8	12	12	16	16	12

1. Wymiary są uzależnione od modelu współpracującego silnika

2. Wymiary odnoszą się do serii MD

Seria MDK 4-st. Przełożenie i=1,225~10,000

	MDK285	MDK355	MDK450
D1_H7	100	120	155
D2	160	200	250
D3_h7	200	250	315
D4_h7	285	355	450
D5	310	385	490
D6 x skok x głębokość	M20 x 2.5P x 31	M24 x 3P x 32	M30 x 3.5P x 40
D7	332	415	530
D8	13.5	17.5	22
D9	210	210	255
L1	16	35	24
L2	75	80	85
L3	16.5	20	20
L4	20	45	60
L5	31	31	36
L6	300	332	447.5
L7	115	115	131
L8	490	527	663.5
L9	228	228	265.5
X w stopniach	24	22.5	30
Y w stopniach	24	22.5	30
Z	12	16	12
U w stopniach	22.5	30	30
V w stopniach	22.5	30	30
W	16	12	12
