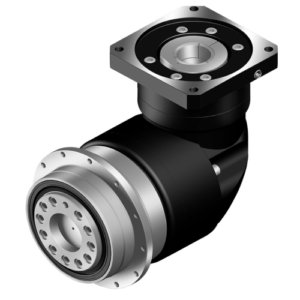

Seria ADR

przekładnia planetarna Seria ADR

przekładnie dedykowane do pracy cyklicznej

Moment wyjściowy

T2N : 14 Nm - 2000 Nm

Przełożenie

1-stopniowa : 4 / 5 / 7 / 10 / 14 / 20
2-stopniowa : 20 / 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200
*Przekładnia ADR047 posiada przełożenie 20 w wersji 2-stopniowej.

Luzy

1-stopniowa : 2arcmin / 4arcmin / 6arcmin
2-stopniowa: 4arcmin / 7arcmin / 9arcmin

Wysoka sprawność

1-stopniowa : 95%
2-stopniowa : 92%

Łatwy montaż
Niski poziom hałasu
Zwarta konstrukcja

Parametr		Stopień	Przełożenie ¹	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
Nominalny moment wyjściowy T_2N	Nm	1	4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			7	19	50	140	300	550	1,100	1,800
			10	14	60	160	325	650	1,200	2,000
			14	-	42	140	300	550	1,100	1,800
			20	-	40	100	230	450	900	1,500
		2	20	19	-	-	-	-	-	-
			20	19	-	-	-	-	-	-
			25	22	60	160	330	650	1,200	2,000
			35	19	50	140	300	550	1,100	1,800
			40	19	48	130	270	560	1,100	1,700
			50	22	60	160	330	650	1,200	2,000
			70	19	50	140	300	550	1,100	1,800
			100	14	40	100	230	450	900	1,500
			140	-	-	140	300	550	1,100	1,800
			200	-	-	100	230	450	900	1,500
Moment przeciążeniowy T_2NOTB²	Nm	1,2	4~200	3 razy nominalny moment wyjściowy
Nominalna prędkość wejściowa n_1N	rpm	1,2	4~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Maksymalna prędkość wejściowa n_1B	rpm	1,2	4~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Luz mikro P0	arcmin	1	4~20	-	-	≤2	≤2	≤2	≤2	≤2
Luz mikro P0	arcmin	2	25~200	-	-	≤4	≤4	≤4	≤4	≤4
Luz zredukowany P1	arcmin	1	4~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
Luz zredukowany P1	arcmin	2	25~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Luz standardowy P2	arcmin	1	4~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
Luz standardowy P2	arcmin	2	25~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
Sztywność na skręcanie	Nm/arcmin	1,2	4~200	7	13	31	82	151	440	1,006
Maksymalny moment gnący M_2K	Nm	1,2	4~200	55	75	190	300	1,300	2,930	5,500
Maksymalny moment gnący M_2K	Nm	1,2	4~200	55	75	190	300	1,300	2,930	5,500
Maksymalne obciążenie osiowe³ F_2aB	N	1,2	4~200	990	1,050	2,850	2,990	10,590	16,660	29,430
Maksymalne obciążenie osiowe³ F_2aB	N	1,2	4~200	990	1,050	2,850	2,990	10,590	16,660	29,430
Sprawność	%	1	4~20	≥95%
Sprawność	%	2	25~200	≥92%
Waga	kg	1	4~20	1.1	2.1	5.9	10.5	21.9	50.9	85.4
Waga	kg	2	25~200	1.4	1.9	4.5	9.8	20.1	45.4	85.9
Temperatura pracy	°C	1,2	4~200	-10°C~90°C
Smarowanie				Syntetyczny olej przekładniowy
Poziom ochrony		1,2	4~200	IP65
Pozycja zamocowania		1,2	4~200	Wszystkie kierunki
Hałas⁴	dB(A)	1,2	4~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74

1. Przełożenie (i=n_wejściowe/_wyjściowe)

2. Maksymalny moment przyśpieszenia T_2B = 60% z T_2NOT

3. Dla wału obciążonego centralnie przy 100 obr./min.

4. Mierzone przy przełożeniu i=10 (1-st.) lub i-100 (2-st.) przy 3000 obr./min. bez obciążenia.

Przy mniejszym przełożeniu i/lub wyższych obr./min. poziom hałasu może być 3 do 5 dB wyższy.

Seria ADR, 1-st., przełożenie 4 - 20:

Wymiary	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
D1 _H7	12	20	31.5	40	50	80	100
D2	20	31.5	50	63	80	125	140
D3 _h7	28	40	63	80	100	160	180
D4_h7	47	64	90	110	140	200	255
D5	67	79	109	135	168	233	280
D6	4 x M3 x 0.5P	7 x M5 x 0.8P	7 x M6 x 1P	11 x M6 x1P	11 x M8 x 1.25P	11 x M10 x 1.5P	12 x M16 x 2P
D7	72	86	118	145	179	247	300
D8 _H7	3	5	6	6	8	10	12
D10	8 x 3.4	8 x 4.5	8 x 5.5	8 x 5.5	12 x 6.6	12 x 9	16 x 13.5
D12	46.2	63.2	89.2	109.2	139.2	199.2	254.2
L1	4	8	12	12	12	16	20
L2	6.5	8	13.5	13.5	17	22.5	30.5
L3	3	3	6	6	6	8	12
L4	19.5	19.5	30	29	38	50	66
L5	7	7	10	10	14.6	15	20
L6	4	4	7	8	10	12	18
L8	107.5	126	172.5	201	263.5	334.5	392
L9	4	6	7	7	7	10	10
L10	0.5	0.5	1	1	1	1	1
C1¹	46	70	100	130	165	215	235
C2¹	M4 x 0.7P	M5 x 0.8P	M6 x 1P	M8 x 1.25P	M10 x 1.5P	M12 x 1.75P	M12 x 1.75P
C3¹	≤11 / ≤12	≤14 / ≤16	≤19 / ≤24	≤32	≤38	≤48	≤55
C4¹	30	34	40	50	60	85	116
C5¹	30	50	80	110	130	180	200
C6¹	3.5	8	4	5	6	6	6
C7¹	48	60	90	115	142	190	220
C8¹	19.5	19	17	19.5	22.5	29	63
C9¹	104.25	116.5	159.5	199	245.5	316	398.5
C10¹	13.25	13,5	10.75	13	15	20.75	53.5
C11¹	74	81.5	107.5	134	164.5	213.5	268.5

1. Wymiary C1-C10 są zależne od silnika. Po więcej informacji zapraszamy do kontaktu z firmą APEX bądź do sekcji DESIGN TOOLS.

Seria ADR, 2-st. przełożenie: 25 - 200:

Wymiary	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
D1 _H7	12	20	31.5	40	50	80	100
D2	20	31.5	50	63	80	125	140
D3 _h7	28	40	63	80	100	160	180
D4 _h7	47	64	90	110	140	200	255
D5	67	79	109	135	168	233	280
D6	4 x M3 x 0.5P	7 x M5 x 0.8P	7 x M6 x 1P	11 x M6 x1P	11 x M8 x 1.25P	11 x M10 x 1.5P	12 x M16 x 2P
D7	72	86	118	145	179	247	300
D8 _H7	3	5	6	6	8	10	12
D10	8 x 3.4	8 x 4.5	8 x 5.5	8 x 5.5	12 x 6.6	12 x 9	16 x 13.5
D12	46.2	63.2	89.2	109.2	139.2	199.2	254.2
L1	4	8	12	12	12	16	20
L2	6.5	8	13.5	13.5	17	22.5	305
L3	3	3	6	6	6	8	12
L4	19.5	19.5	30	29	38	50	66
L5	7	7	10	10	14.6	15	20
L6	4	4	7	8	10	12	18
L8	122	132.5	163	217.5	269.5	333.5	403
L9	4	6	7	7	7	10	10
L10	0.5	0.5	1	1	1	1	1
C1¹	46	46	70	100	130	165	215
C2¹	M4 x 0.7P	M4 x 0.7P	M5 x 0.8P	M6 x 1P	M8 x 1.25P	M10 x 1.5P	M12 x 1.75P
C3¹	≤11 / ≤12	≤11 / ≤12	≤14 / ≤15.875 / ≤16	≤19 / ≤24	≤32	≤38	≤48
C4¹	30	30	34	40	50	60	85
C5¹	30	30	50	80	110	130	180
C6¹	3.5	3.5	8	4	5	6	6
C7¹	48	48	60	90	115	142	190
C8¹	19.5	19.5	19	17	19.5	22.5	29
C9¹	103.25	108.25	128.25	166.5	209	269.5	340
C10¹	13.25	13.25	13.5	10.75	13	15	20.75
C11¹	74	74	81.5	107.5	134	164.5	213.5

1. Wymiary C1-C10 są zależne od silnika. Po więcej informacji zapraszamy do kontaktu z firmą APEX bądź do sekcji DESIGN TOOLS.
