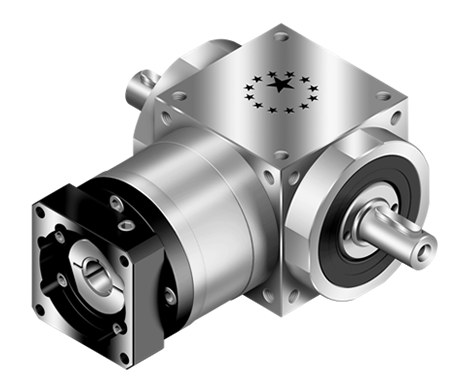

AT-FL / ATB-FL

AT-FL / ATB-FL

przekładnie planetarne Seria AT-FL/ATB-FL



  •     Moment wyjściowy

T2N : 12 Nm - 3200 Nm



  •     Przełożenia

1-stopniowa : 1 / 1.5 / 2 / 3 / 4 / 5

2-stopniowa : 7 / 10 / 15 / 20 / 25 / 35 / 50

3-stopniowa : 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500



  •     Luzy

1-stopniowa : < 6 arcmin

2-stopniowa : < 8 arcmin

3-stopniowa : < 10 arcmin



  •     Wysoka sprawność

1-stopniowa : > 98%

2-stopniowa : > 94%

3-stopniowa : > 94%



  •     Łatwy montaż
  •     Niski poziom hałasu
  •     Zwarta konstrukcja
  •     Seria ATB wykonana jest ze stali konstrukcyjnej

*Seria ATB ma taką samą specyfikację oraz wymiary jak seria AT.

AT-FL / ATB-FL




Model nr ilość stopni Przełożenie(1) AT065FL
AT065FL1
AT065FH
AT065FC
AT065FR1		 AT075FL
AT075FL1
AT075FH
AT075FC
AT075FR1		 AT090FL
AT090FL1
AT090FH
AT090FC
AT090FR1		 AT110FL
AT110FL1
AT110FH
AT110FC
AT110FR1		 AT140FL
AT140FL1
AT140FH
AT140FC
AT140FR1		 AT170FL
AT170FL1
AT170FH
AT170FC
AT170FR1		 AT210FL
AT210FL1
AT210FH
AT210FC
AT210FR1		 AT240FL
AT240FL1
AT240FH
AT240FC
AT240FR1		 AT280FL
AT280FL1
AT280FH
AT280FC
AT280FR1
Nominalny moment wyjściowy T2N Nm 1 1 25 45 78 150 360 585 1300 2150 3200
1,5 25 45 78 150 360 585 1300 2150 3200
2 24 42 68 150 330 544 1220 2010 3050
3 18 33 54 120 270 450 1020 1650 2850
4 13 28 48 100 224 376 860 1410 2300
5 12 25 40 85 196 320 740 1210 2000
2 7 12 12 33 91 91 91 195 358 358
10 24 28 68 150 208 208 430 846 846
15 18 33 54 120 270 312 645 1269 1269
20 13 28 48 10 224 376 860 1410 1692
25 12 25 40 85 196 320 740 1210 2000
35 12 25 40 85 196 320 740 1210 1790
50 12 25 40 85 196 320 740 1210 1465
3 75 - - - 120 210 312 585 1269 1269
100 - - - 100 224 376 780 1410 1692
125 - - - 85 196 320 740 1210 2000
150 - - - 120 135 312 390 975 975
200 - - - 100 180 376 520 1300 1300
250 - - - 85 196 320 650 1210 1625
350 - - - 85 196 320 740 1210 1790
500 - - - 85 196 320 740 1210 145
Maks. Moment przyśpieszenia Nm 1,2,3 1 -500 1.5 x Nominalnego momentu wyjściowego
Maks. Prędkość wejściowa obr./min 1  1 - 5 7500 6500 5500 4500 3500 3000 2200 2000 1700
2 7 - 50 8000 8000 6000 6000 6000 6000 4800 3600 3600
3 75 - 500 - - - 8000 8000 6000 6000 6000 6000
Luz (2) arcmin 1 1 - 5 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
2 7 - 50 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
3 75 - 500 - - - ≤10 ≤10 ≤10 ≤10 ≤10 ≤10
Maks. Obciążenie promieniowe na
wyjściu d2 F2rB(3)		 N 1,2,3 1 - 500 900 1100 1700 2700 4800 6600 11500 16000 18000
Maks. Obciążenie osiowe na
wyjściu d2F2aB(3)		 N 1,2,3 1 - 500 450 550 850 1350 2400 3300 5750 8500 9000
Sprawność % 1 1 - 5 ≥98%
2,3 7- 500 ≥94%
Temperatura pracy °C 1,2,3 1 - 500 -10 °C - 90  °C
Smarowanie   1,2,3 1 - 500 Syntetyczny olej przekładniowy
Poziom hałasu(4) dB (A) 1,2,3 1 - 500 ≤71 ≤72 ≤76 ≤77 ≤78 ≤79 ≤81 ≤83 ≤84

*Seria ATB ma taką samą specyfikację oraz wymiary jak seria AT.

1. Przełożenie (i = Nwejścia / Nwyjścia)

 2. Luz mierzony przy 2% wartości momentu nominalnego T2N

3. Wał wyjściowy obciążony centralnie prędkością n1B.

 4. Wartości mierzone dla przekładni o i=5, nie obciążonej przy prędkości 1500obr/min lub nominalnej prędkości wejściowej dla większych rozmiarów. Przy niższym współczynniku i / lub wyższej prędkości obrotowej poziom hałasu może być od 3 do 5 dB wyższy.



Seria AT - FL / ATB - FL 1-st. Przełożenie i=1~5

*Seria ATB ma taką samą specyfikację oraz wymiary jak seria AT.



Wymiary AT065 FL AT075 FL AT090 FL AT110 FL AT140 FL AT170 FL AT210 FL AT240 FL AT280 FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72,9 87 107 105 130 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14,5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2,5 3,5 4 2,5 5 2,5 2,5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4,8 ,8 7,2 10 12 12 12 15
L10 10 12,5 12,5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 49 60,5  63 69,5 85,5 95 130 144,5 135
L22 81.5 98 108 124,5 155,5 180 235 264,5 275
C11 46 70 100 100 130 165 215 215 235
C21 M4 M5 M6 M6 M8 M10 M12 M12 M12
C31 ≤11 / ≤122 ≤14/≤15,875/≤162 ≤19 ≤24 ≤ 32 ≤38 ≤42 ≤48 ≤55
C41 30 34 40 40 50 60 85 85 116
C51 30 50 80 80 110 130 180 180 200
C61 3,5 8 4 4 5 6 6 6 6
C71 42 60 90 90 115 142 190 190 220
C81 19,5 19 17 17 19,5 22.5 29 29 63
C91 133,5 154,5 170 196,5 245 287.5 369 413,5 478
C101 13,25 13,5 10,75 10,75 13 15 20,75 20,75 53,5
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20,5 24,5 35 43 53,5 59 64
  1. C1-C10 są wymiarami zależnymi od wybranego silnika. Dane dotyczące systemu mocującego można uzyskać w sekcjii Design Tool.

Seria AT - FL / ATB - FL 2-st. Przełożenie i=7~100



*Seria ATB ma taką samą specyfikację oraz wymiary jak seria AT.

Wymiary AT065 FL AT075 FL AT090 FL AT110 FL AT140 FL AT170 FL AT210 FL AT240 FL AT280 FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 106 130 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19,5 30 35 40 50 60 75 85 110
L3 13 14,5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2,5 3,5 4 2,5 5 2,5 2,5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4,5 4,8 4,8 7,2 10 12 12 12 15
L10 10 12,5 12,5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 75 84.5 99 122 144.5 157.5 206.5 239 248
L22 107.5 122 144 177 214.5 242.5 311.5 359 388
C13 46 46 70 100 100 100 130 165 165
C23 M4 M4 M5 M6 M6 M6 M8 M10 M10
C33 ≤12 ≤12 ≤16 ≤24 ≤24 ≤24 ≤32 ≤38 ≤38
C43 30 30 34 40 40 40 50 60 60
C53 30 30 50 80 80 80 110 130 130
C63 3,5 3,5 8 4 4 4 5 6 6
C73 42 42 60 92 92 92 115 142 142
C83 21,5 21,5 21,5 20 20 20 24 31 31
C93 161.5 181 210.5 252 304.5 347.5 440.5 510 559
C103 14,5 14,5 15,5 13 13 13 16 21 21
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20,5 24,5 35 43 53.5 59 64

3. C1-C10 są wymiarami zależnymi od wybranego silnika. Dane dotyczące systemu mocującego można uzyskać w sekcjii Design Tool.

Seria AT - FL / ATB - FL 3-st. Przełożenie i=75~500



*Seria ATB ma taką samą specyfikację oraz wymiary jak seria AT.

Wymiary AT110 FL AT140 FL AT170 FL AT210 FL AT240 FL AT280 FL
D1 M8 M10 M12 M16 M16 M16
D3 k6 22 32 40 50 55 60
D4 h7 108 135 165 205 235 275
D5 53 68 83 104 124 144
D6 M8 M12 M16 M16 M16 M20
D7 33 47 55 75 85 110
D12 106 104 128 160 180 200
D14 h7 108 135 165 205 235 275
D15 107 106 130 158 178 198
L1 110 140 170 210 240 280
L2 40 50 60 75 85 110
L3 15 15 15 20 25 25
L4 2 2 2 2 2 2
L5 32 45 50 70 80 100
L6 4 2,5 5 2,5 2,5 5
L7 72 87 102 127 147 167
L8 112 137 162 202 232 277
L9 7,2 10 12 12 12 15
L10 19 28 36 36 36 42
L11 44 55 67 85 95 110
L13 15 15 15 20 25 25
L21 136.5 159.5 183.5 226 269 278
L22 191.5 229.5 268.5 331 389 418
C14 46 46 70 70 100 100
C24 M4 M4 M5 M5 M6 M6
C34 ≤12 ≤12 ≤16 ≤16 ≤24 ≤24
C44 30 30 34 34 40 40
C54 30 30 50 50 80 80
C64 3,5 3,5 8 8 4 4
C74 42 42 60 60 92 92
C84 21,5 21,5 21,5 21,5 20 20
C94 268 321 375 457.5 529 578
C104 14,5 14,5 15,5 15,5 13 13
B1 h9 6 10 12 14 16 18
H1 24,5 35 43 53.5 59 64

4. C1-C10 są wymiarami zależnymi od wybranego silnika. Dane dotyczące systemu mocującego można uzyskać w sekcji Design Tool.
